צילום קווים בבדק בית: בדיקת צנרת נסתרת במצלמה
רוב הצנרת בדירה קבורה מתחת לריצוף ובתוך הקירות. צילום קווים הוא הדרך היחידה לראות מה קורה בפנים — בלי לשבור, בלי לפרק, ועם תיעוד שמתקבל כראיה מול הקבלן.
מערכת הניקוז והדלוחין היא מהמערכות היקרות ביותר לתיקון בדיעבד, ובה בעת גם הנסתרת ביותר. אחרי הריצוף אי אפשר לראות דבר ממה שקורה בתוך הצינור. צילום קווים — החדרת מצלמה ייעודית לתוך הצנרת — הופך את המערכת הזאת לגלויה, ומאפשר לאתר ליקוי בזמן שהאחריות עדיין בתוקף ובלי לשבור ריצוף.
מה זה צילום קווים?
צילום קווים מבוצע באמצעות מצלמה זעירה המורכבת בקצה סליל גמיש. הסליל מוחדר לצנרת דרך נקודת גישה קיימת — מחסום רצפה, פתח ניקוז במרפסת או נקודת דלוחין בחדר רחצה — ומתקדם לאורך הקו בזמן שהתמונה מוקרנת על צג. הבדיקה אינה הרסנית: אין פירוק, אין שבירת ריצוף ואין פגיעה בדירה.
מעבר לזיהוי הליקוי עצמו, יתרון מרכזי של השיטה הוא התיעוד. ממצא מצולם מתוך הצינור הוא ראיה חד-משמעית, שקשה הרבה יותר לדחות מאשר תיאור מילולי של סתימה חוזרת.
מה מגלה צילום קווים?
אלו הממצאים הנפוצים ביותר שעולים מתוך הצנרת בבדיקה:
שאריות בנייה בתוך הצינור
מלט, טיח, שברי ריצוף וחומרי בנייה שנפלו לצנרת בזמן העבודה ונשארו בה. זהו הממצא השכיח ביותר בדירות חדשות, והוא הגורם המרכזי לסתימות חוזרות בשנה הראשונה.
שיפוע לקוי או שיפוע הפוך
קטע צנרת שהותקן ללא שיפוע מספיק — או בשיפוע הפוך — עוצר את זרימת המים. המצלמה מראה מים עומדים בתוך הצינור, ממצא שאי אפשר לזהות מבחוץ.
שקיעה של קו הצנרת
שקיעה מקומית יוצרת שלולית קבועה בתוך הקו, שבה מצטברים משקעים עד לסתימה מלאה. נגרמת לרוב מהידוק לקוי של המצע מתחת לצנרת.
חיבורים פגומים ואיטום כושל
חיבור לא מרוכז, מופה שלא נדחקה עד הסוף או דבק שלא יושם כראוי — כל אלה יוצרים מדרגה בתוך הצינור שתופסת משקעים, ולעיתים גם נזילה נסתרת.
סדק, שבר או קריסה בצינור
פגיעה בצנרת בזמן העבודות או עומס מעל למתוכנן. שבר בקו נסתר הוא ליקוי חמור שמחייב תיקון, ולעיתים גם פתיחת ריצוף.
קוטר או תוואי שאינם תואמים למפרט
צינור צר מהנדרש או תוואי שונה מהתוכנית פוגעים בספיקה ובתחזוקה העתידית, ומהווים אי-התאמה למפרט המכר.
צילום קווים בשטח — כך נראית הבדיקה
החדרת מצלמת הצנרת דרך מחסום רצפה במרפסת ובחדר רחצה. הצנרת נבדקת כפי שהותקנה בפועל, בלי פירוק ובלי שבירת ריצוף.
בדיקההחדרת מצלמת הצנרת דרך מחסום הרצפה
סליל המצלמה מוחדר לקו הניקוז דרך מחסום הרצפה במרפסת. הבדיקה נעשית בלי פירוק ובלי שבירת ריצוף — הצנרת נבחנת כפי שהיא הותקנה בפועל.
תקן:ת״י 1205.2 – מערכות נקזים

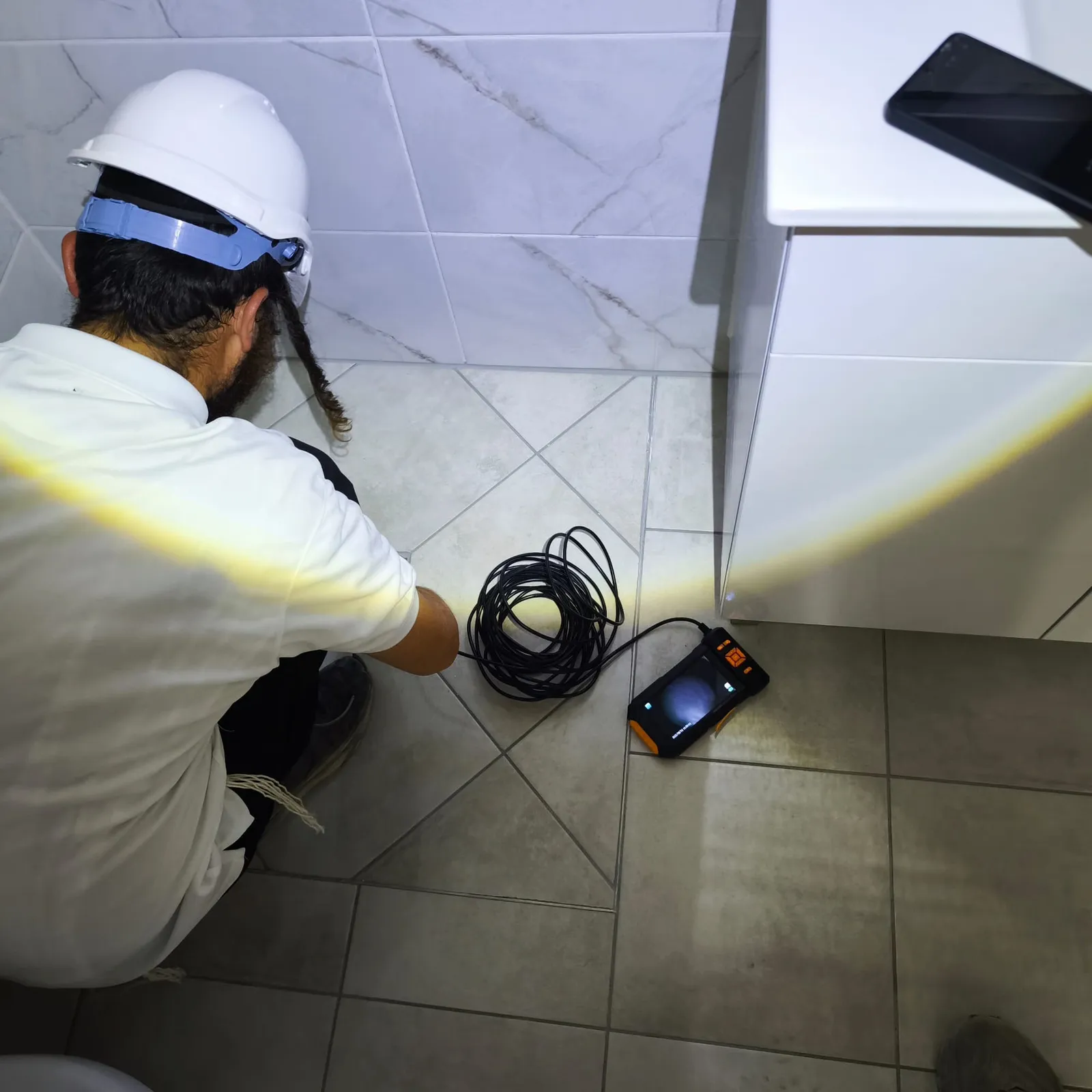

בדיקהצילום קו דלוחין בחדר רחצה
צילום קו הדלוחין בחדר הרחצה. הצג מציג את פנים הצינור בזמן אמת ומאפשר לזהות שאריות בנייה, חיבור פגום או שיפוע לקוי לפני שהם הופכים לסתימה.
תקן:ת״י 1205.4 – ביוב ותיעול
מתי כדאי לבצע צילום קווים?
לפני קבלת דירה מקבלן
העיתוי הטוב ביותר. הצנרת עדיין לא הייתה בשימוש, ושאריות בנייה שנשארו בה יתגלו לפני שתחתמו על פרוטוקול המסירה.
כשיש סתימות חוזרות
סתימה שחוזרת שוב ושוב באותו מקום כמעט תמיד מעידה על ליקוי מבני בצנרת ולא על שימוש לקוי. הצילום מוצא את הסיבה במקום לטפל בסימפטום.
בדירה יד שנייה
מצב הצנרת הנסתרת הוא אחד הדברים שאי אפשר להעריך בסיור רגיל, והוא עלול להפוך להוצאה כבדה מיד אחרי הכניסה.
לפני תום תקופת האחריות
כשל בצנרת נמצא באחריות הקבלן במשך 4 שנים. בדיקה לפני תום התקופה מאפשרת לתעד ליקוי בזמן שהוא עדיין על חשבונו.
אילו קווים נבדקים בדירה?
- מחסומי רצפה בחדרי רחצה ובמקלחות — הנקודה שבה מצטברות שאריות בנייה בשכיחות הגבוהה ביותר.
- ניקוז מרפסות וגגות — קווים שסתימה בהם גורמת להצפה ולחדירת רטיבות לדירה ולשכנים מתחת.
- קווי דלוחין של כיורים, אמבטיות ומקלחות — בדיקת שיפוע, חיבורים ומעברים.
- קו המטבח — קו שסובל מהצטברות שומנים, ולכן כל ליקוי שיפוע בו מחמיר מהר.
- הקולטן המשותף בקומה — במידה שקיימת נקודת גישה מהדירה.
איפה זה נכנס לתוך בדק בית מלא
צילום קווים אינו עומד לבדו. הוא משלים את שאר בדיקות האינסטלציה — בדיקת לחץ וספיקה, מדידת שיפועי ניקוז ברצפה, ואיתור רטיבות נסתרת במד לחות ובמצלמה תרמית. יחד הם נותנים תמונה מלאה של המערכת, מהנקודה הגלויה ועד לצינור הקבור. הפירוט המלא של הדרישות מופיע במדריך תקני האינסטלציה ת״י 1205.
אחריות הקבלן לליקויי צנרת — 4 שנים
לפי התוספת לחוק המכר (דירות), כשל במערכות הצנרת — מים, הסקה, מרזבים, דלוחין וביוב, לרבות נזילות — נמצא באחריות הקבלן במשך 4 שנים ממועד מסירת הדירה. שאריות בנייה בצנרת ושיפוע לקוי הם ליקויי ביצוע לכל דבר, וצילום המתעד אותם בתוך תקופת האחריות הוא הבסיס לדרישת תיקון על חשבון הקבלן.
רוצים להעמיק? עברו למדריך על ליקויי אינסטלציה, על ליקויי ניקוז, או למדריך ליקויי הבנייה המלא.
שאלות נפוצות
מה זה צילום קווים?
צילום קווים הוא בדיקת צנרת באמצעות מצלמה זעירה המורכבת בקצה סליל גמיש. הסליל מוחדר לצנרת דרך נקודת גישה קיימת — מחסום רצפה, פתח ניקוז במרפסת או נקודת דלוחין — והתמונה מפנים הצינור מוקרנת על צג בזמן אמת. כך רואים את מצב הצנרת הנסתרת בלי לשבור ריצוף ובלי לפרק דבר.
מה מוצאים בצילום קווים בדירה חדשה?
הממצא השכיח ביותר בדירות חדשות הוא שאריות בנייה שנפלו לצנרת בזמן העבודה — מלט, טיח ושברי ריצוף — והן הגורם המרכזי לסתימות חוזרות בשנה הראשונה. ממצאים נפוצים נוספים הם שיפוע לקוי או הפוך, שקיעה של קו הצנרת, חיבורים פגומים, סדק או שבר בצינור, וקוטר שאינו תואם למפרט.
האם צילום קווים הורס את הריצוף?
לא. הבדיקה אינה הרסנית. המצלמה מוחדרת דרך נקודות גישה קיימות במערכת — מחסום רצפה, פתח ניקוז או נקודת דלוחין — ולכן אין צורך בשבירת ריצוף, בפירוק כלים סניטריים או בכל פגיעה אחרת בדירה.
מתי הכי כדאי לבצע צילום קווים?
העיתוי הטוב ביותר הוא לפני קבלת הדירה מהקבלן, כשהצנרת עדיין לא הייתה בשימוש ושאריות בנייה יתגלו לפני החתימה על פרוטוקול המסירה. עיתויים חשובים נוספים: כשיש סתימות חוזרות באותו מקום, לפני רכישת דירה יד שנייה, ולפני תום תקופת האחריות של הקבלן לצנרת.
האם ממצא מצילום קווים מחייב את הקבלן לתקן?
כשל במערכות הצנרת נמצא באחריות הקבלן במשך 4 שנים ממועד המסירה לפי התוספת לחוק המכר (דירות). שאריות בנייה בצנרת ושיפוע לקוי הם ליקויי ביצוע, וצילום שמתעד אותם בתוך תקופת האחריות מהווה ראיה ברורה לדרישת תיקון על חשבון הקבלן.
