חדירת צנרת בגג ללא שרוול: הליקוי הקטן שמכניס רטיבות לכל הדירה

רוב בעיות הרטיבות שאנחנו מאתרים בגגות אינן נובעות מכשל של שכבת האיטום עצמה. הן נובעות מהמקומות שבהם משהו עובר דרכה. כל צינור מזגן, כל צינור אוורור וכל כבל חשמל שחוצה את הגג יוצר חור בשכבה שאמורה להיות רציפה — ואיכות הפרט שסוגר את החור הזה קובעת אם הגג אטום או לא. כשהפרט הזה מבוצע ברשלנות, חדירת הרטיבות לתוך הדירה היא רק שאלה של זמן.

מה זה שרוול מעבר, ולמה אי אפשר בלעדיו

שרוול מעבר הוא צינור קצר, רחב מהצינור שעובר בתוכו, שמותקן בתוך הגג או הקיר לפני יציקת האיטום. הוא מבצע שלושה דברים שאי אפשר להשיג בלעדיו:

• מגביה את נקודת המעבר מעל פני המים. השרוול בולט מעל שכבת האיטום, כך שגם כשמצטברת שלולית על הגג — המים אינם מגיעים לפתח.
• מפריד בין הצינור לאיטום. צינור מזגן מתרחב ומתכווץ בכל יום עם שינויי הטמפרטורה. איטום שנצמד ישירות לצינור נקרע מהתנועה הזאת בתוך עונה או שתיים. השרוול קבוע במקומו והצינור זז בתוכו בחופשיות.
• מאפשר איטום היקפי אמיתי. סביב השרוול מבוצעת רולקה, ועליה נמשכת יריעת האיטום ומולחמת לגובה. זהו חיבור רציף — לא מריחה נקודתית.

כשאין שרוול, מה שנשאר הוא חור בגודל הצינור שנסתם בטיט, בקצף פוליאוריטן או בסיליקון. שלושת החומרים האלה אינם עמידים בקרינת השמש ובתנועת הצינור, והם מאבדים את ההיצמדות תוך זמן קצר. הם נראים סבירים ביום המסירה, ולכן הליקוי כמעט תמיד מתגלה רק בחורף הראשון.

שלושת הליקויים שחוזרים כמעט בכל גג

תיעוד מהשטח

כך נראית חדירת צנרת לקויה בגג

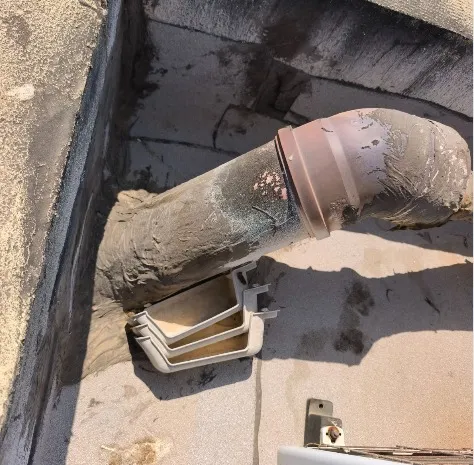

שלוש נקודות חדירה שתועדו בבדיקות גגות. בכל אחת מהן חסר פרט איטום בסיסי — ובכל אחת מהן המים נכנסים למבנה דרך הפרט החסר.

ממצאים מהשטח

ממצאים מהשטח

ממצאים מהשטח

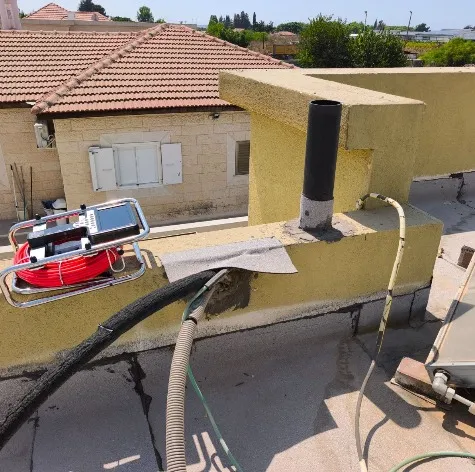

מקל סבא: הכיפוף שמונע כניסת גשם לצינור

״מקל סבא״ הוא הכינוי המקצועי לכיפוף בקצה העליון של צינור, שמפנה את הפתח כלפי מטה ומקנה לו צורה של מקל הליכה. מטרתו פשוטה: למנוע מגשם, מאבק ומבעלי חיים קטנים להיכנס לתוך הצינור.

צינור אוורור ביוב שנגמר בפתח אנכי פתוח הוא בדיוק משפך. כל הגשם שנוחת עליו נכנס למערכת ומגיע לצנרת של הדירה. שרוול חשמל שנשאר פתוח כלפי מעלה מוליך את המים ישירות אל תוך הקיר, לאורך הכבל, עד לנקודת החיבור. התיקון עצמו זול ומהיר — כיפוף או מכסה תקני — אבל רק אם מאתרים את הליקוי לפני שהמים הספיקו להצטבר בתוך המבנה.

מכסה נגד גשם למעבר צנרת מזגן

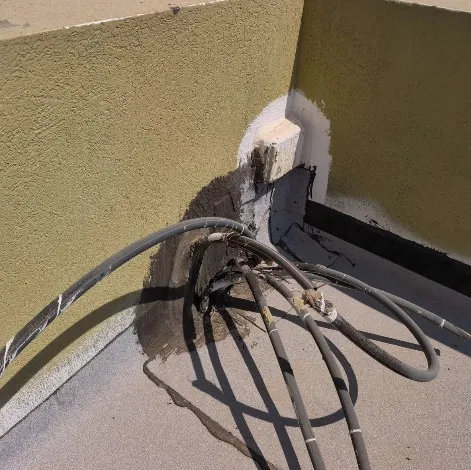

מעבר צנרת המזגן דרך הקיר החיצוני הוא אחת מנקודות החדירה השכיחות ביותר שאנחנו רואים, מפני שהוא כמעט תמיד מבוצע אחרי גמר הבנייה — על ידי מתקין המזגנים, ולא על ידי מבצע האיטום. התוצאה היא חור שנקדח בקיר ונסתם במריחה, בלי שרוול ובלי מכסה.

הפרט התקין דורש שלושה מרכיבים יחד:

• שרוול מעבר משופע כלפי חוץ — כך שכל מים שייכנסו לשרוול יזרמו החוצה ולא פנימה.
• מכסה או צווארון מגן מעל הפתח — שמונע ממים הזורמים על פני הקיר להגיע לפתח מלמעלה.
• איטום גמיש היקפי — חומר שנשאר אלסטי ומאפשר את תנועת הצינור, ולא טיט שנסדק.

חשוב להוסיף: מי העיבוי של המזגן חייבים להתנקז לנקודת ניקוז מוסדרת. צינור ניקוז שמסתיים על הגג, ליד מעבר הצנרת, מזין את אותה נקודת חדירה במים גם בקיץ — כשאין גשם כלל. פירוט מלא של בדיקות מערכת המיזוג מופיע במדריך בדיקת מיזוג אוויר בבדק בית.

מה דורש התקן — ת״י 1752

ת״י 1752, העוסק באיטום גגות, מתייחס למעברי הצנרת כאל פרט שדורש טיפול נפרד ומוגדר, ולא כאל השלמה שולית של שכבת האיטום. עקרונות הביצוע הנדרשים:

• כל חדירה דרך שכבת האיטום מבוצעת דרך שרוול קבוע, שהותקן לפני האיטום ולא נקדח אחריו.
• השרוול מוגבה מעל פני הגג המוגמר, כדי שמים עומדים לא יגיעו לפתח.
• סביב השרוול מבוצעת רולקה, ויריעת האיטום נמשכת עליה ומעוגנת לגובה.
• חומרי האיטום ההיקפיים גמישים ועמידים לקרינת שמש, ומתאימים לתנועת הצינור.
• ריכוז מספר מעברים בנקודה אחת דורש פרט מתוכנן, ולא דחיסה של צנרת לתוך חור משותף.

תקנים משלימים שרלוונטיים לאותה בדיקה: ת״י 1536 לחומרי האיטום עצמם, ו־ת״י 1476 לבדיקת ההצפה שמאמתת את התיקון אחרי ביצועו. הרחבה על בדיקות האיטום בגגות מופיעה במדריך איטום גגות בבדק בית.

איפה הרטיבות מופיעה בתוך הבית

נקודה שחשוב להבין: מקום הכתם אינו מקום החדירה. מים שנכנסו דרך מעבר צנרת בגג נעים על גבי שכבת הבטון, לעיתים מטרים רבים, ויוצאים במקום הנמוך או החלש ביותר. חיפוש המקור לפי מיקום הכתם מוביל כמעט תמיד לתיקון במקום הלא נכון. אלה הביטויים הנפוצים בתוך הדירה:

איתור רטיבות: איך מוצאים את נקודת החדירה

איתור רטיבות מקצועי אינו ניחוש ואינו שבירה של קירות. הוא שילוב של כמה בדיקות לא הרסניות, שכל אחת מהן מספקת חתיכה אחרת בפאזל:

• מצלמה תרמית — מים מקררים את המשטח בהתאדות, ולכן אזור רטוב מופיע בתרמוגרפיה כאזור קר. כך רואים את תוואי הזרימה בתוך התקרה, כולל בחלקים שעדיין נראים יבשים לעין.
• מד לחות — מדידה נקודתית שמכמתת את רמת הלחות בחומר ומאשרת את הממצא התרמי. מיפוי של מספר נקודות מצביע על כיוון שממנו מגיעים המים.
• בדיקת הצפה — הצפת הגג לפרק זמן קבוע ומעקב אחר הופעת הרטיבות בדירה שמתחת. זו הבדיקה שמוכיחה חד-משמעית שהמקור הוא הגג ולא צנרת פנימית.
• הרטבה מבוקרת של נקודה בודדת — הרטבת מעבר צנרת אחד בכל פעם, כדי לבודד איזה מהמעברים הוא שמדליף בפועל.
• צילום קווים — כשעולה חשד שהמקור אינו הגג אלא צנרת ניקוז סתומה או פגומה.

חשוב לשלול מקורות פנימיים לפני שמאשימים את הגג. רטיבות עולה מהרצפה מתנהגת אחרת לגמרי, ומטופלת אחרת — ראו רטיבות עלייה קפילרית.

איך למנוע רטיבות בתוך בתים ודירות

מניעה בנקודות המעבר זולה בסדרי גודל מתיקון בדיעבד, מפני שתיקון מאוחר כמעט תמיד גורר גם פירוק ריצוף או חידוש איטום באזור שלם. אלו הצעדים שמונעים את רוב המקרים:

• לדרוש שרוולים לפני האיטום. כל מעבר מתוכנן מראש ומותקן לפני יריעות האיטום. חור שנקדח אחרי גמר האיטום הוא ליקוי מלידתו.
• לוודא שכל צינור פתוח מסתיים במקל סבא או במכסה תקני. בדיקה של דקה, שמונעת נזק של שנים.
• לתאם את מתקין המזגנים עם מבצע האיטום. רוב הליקויים בקטגוריה הזאת נוצרים בדיוק בפער בין שני בעלי המקצוע האלה.
• לנקות את קולטני הניקוז לפני החורף. ניקוז חסום מעלה את מפלס המים על הגג עד שהוא מגיע לגובה נקודות המעבר.
• לבדוק את הגג לפני החתימה על פרוטוקול המסירה. זהו הרגע שבו כוח המיקוח מלא — פרוטוקול המסירה הוא המסמך שקובע מה נחשב ליקוי שהתגלה בזמן.
• לבצע בדיקת הצפה אחרי כל תיקון איטום. תיקון שלא נבדק אינו תיקון מאומת.

אחריות הקבלן — 4 שנים לכשל איטום

לפי התוספת לחוק המכר (דירות), כשל באיטום המבנה — לרבות גגות, קירות ותקרות — נמצא בתקופת בדק של 4 שנים ממועד מסירת הדירה. מעבר צנרת שבוצע ללא שרוול הוא ליקוי ביצוע מובהק, ולא בלאי ולא תוצאה של שימוש. תיעוד שלו בדוח בדק בית בתוך התקופה — עם צילום נקודת החדירה, סימוכין לתקן והמלצת תיקון — הוא הבסיס לדרישת תיקון על חשבון הקבלן.

להרחבה: ליקויי איטום, ליקויי גגות, או מדריך ליקויי הבנייה המלא.
